    安诺尼V6 Command Center实时频谱分析仪

    产品型号: RSA500C0-11
    品  牌: 安诺尼
    • ≧1 台
      ¥1000000.00
    所 在 地: 广东深圳
    更新日期: 2021-10-25
    详细信息
    安诺尼V6 Command Center实时频谱分析仪是德国Aaronia努力打造频谱分析仪战舰缩影的成果。V6 Command Center可以在不到1毫秒的时间内扫描6千兆赫,达到每秒4千兆赫的惊人速度。
    安诺尼实时频谱分析仪V6 Command Center这款高端频谱分析仪提供您所需的射频性能,同时提供了所有的测量细节。V6 Command Center系统*多可级联4个独立的实时频谱仪,因此该系统是完全可定制的。

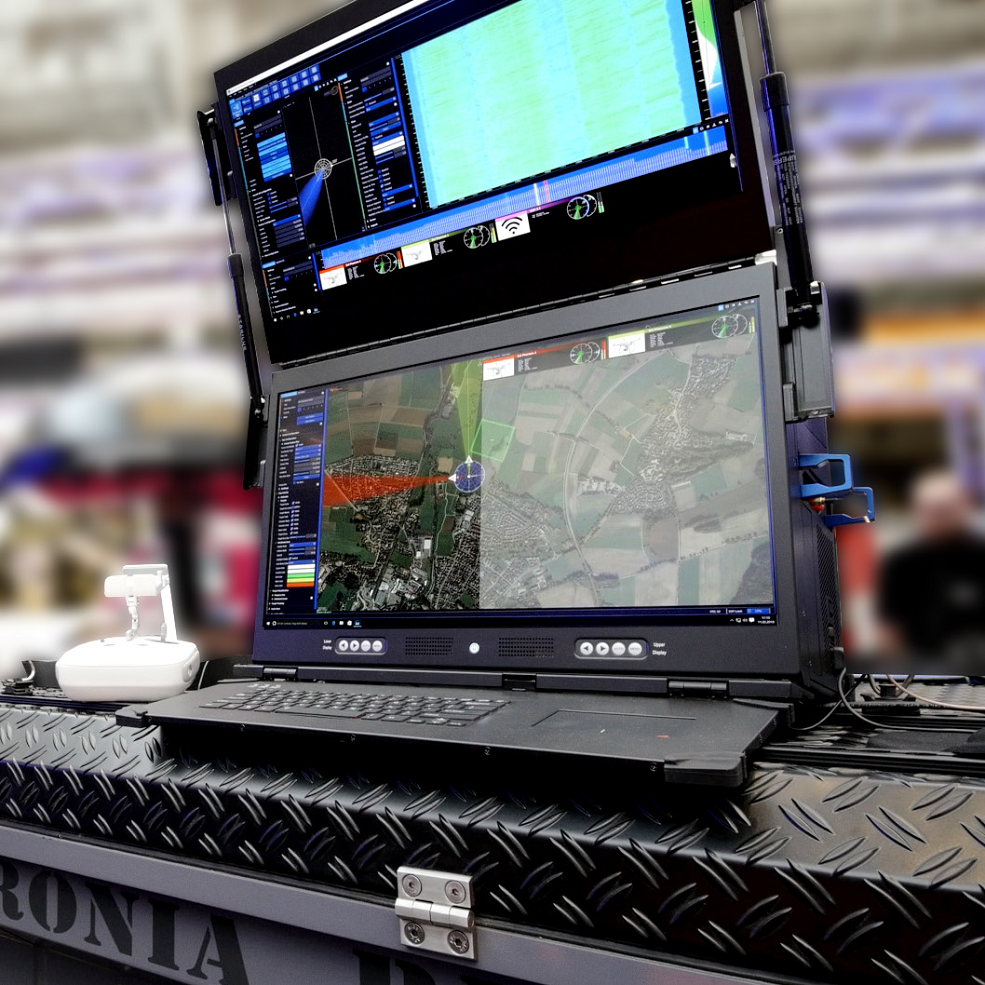

    安诺尼V6 Command Center配有两个4K宽屏监视器,通过POI实时显示和捕获高达980MHz的频带(内置4台实时频谱分析仪主机)
    V6 Command Center实时频谱仪的扫描速度低于10ns(基于I/Q)和97ns(基于FFT),内置18TB的硬盘驱动器,即使每分钟需要存储1GB的I/Q数据,基本上还可以“无限时间”录制。
    实时频谱仪V6 Command Center拥有10MHz-8GHz的宽频测量范围,每秒有500多万个样本。SPECTRAN V6 Command Center*多包括四个接收器(8 x 2GSPS 16位I/Q数据)和四个矢量信号发生器(4 x 2GSPS 14位I/Q)。
    计算机的硬件端还具有*佳可用设置,因为V6 Command Center运行在AMD Ryzen 9 5900X(12Core)上,具有64 GB RAM和Nvidia GTX 1660 Ti图形卡,可实现无间隙流和播放。

    RSA500C0-11规格参数:
    Rx实时带宽:120 MHz
    Tx实时带宽:120 MHz
    DSP处理器: 930 GMACs
    FFT-rate:480 million
    ADC:1 x 2GSPS 16 Bit
    DAC:1 x 2GSPS 14-Bit
    RF接口: 1x Rx, 1x Tx (SMA)
    频率范围:10 MHz to 6 GHz (8GHz可选)
    POI 97 ns (FFT-based), 10 ns (direct I/Q-based)
    Max. power Rx +23 dBm
    Max. power Tx +20 dBm
    DANL (internal pre-amp on) Typ. -170 dBm/Hz
    Amplitude accuracy (typ.) Typ. +/- 0,5 dB (compensated by FIR filter)
    Frequency reference accuracy 0,5 ppm (5 ppb via OCXO option)
    RBW (resolution bw) 62 mHz to 57 MHz
    Measurement units Over 20 (e.g. dBm, dBμV, V/m, A/m, W/m², dBμV/m, W/cm²)
    Detector Min, Max, AVG, Peak, QPeak
    Attenuator range 50 dB / 70 dB (0,5 dB steps)
    Traces Over 20 (e.g. ACT, AVG, MAX, MIN, QPEAK)
    Measurement modes True IQ and/or Power/Frequency data
    Trigger Cursor, Measurement, Density
    External Frequency Reference Input Typ. 10MHz, 3,5VRMS into 50 Ohm (SMB-connector)
    FPGA Up to 4 x XC7A200T-2

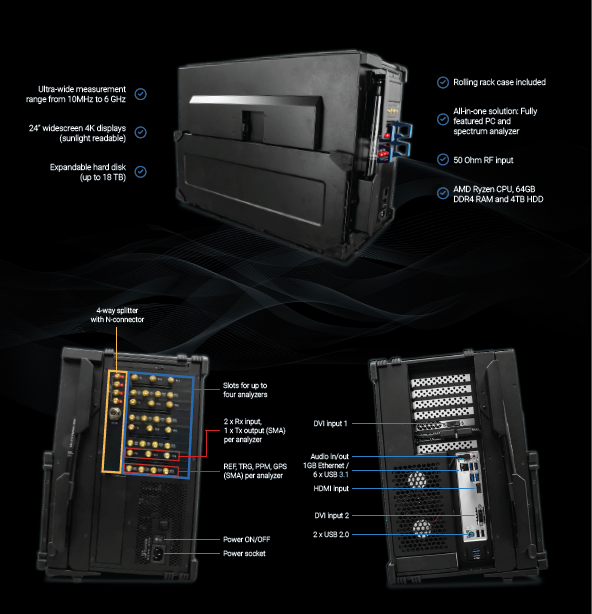

    电脑配置:
    1、CPU:AMD Ryzen 9 5900X (12Core) (opt. AMD Ryzen Threadripper 3960X (24Core) with several receivers)
    2、RAM 64 GB DDR4
    3、HDD 256 GB NVMe (OS), 4 TB (storage / opt. SSD),optional expandable (up to 18 TB)
    4、操作系统:Windows 10 PRO
    5、显示器:2x 4K (2x 3840 x 2160 px) sunlight readable,anti reflection tempered strengthen glass
    6、Graphics Card Nvidia GTX 1660 Ti
    7、Keypad 104-key industrial keyboard with integrated numeric keypad and touchpad
    8、电脑接口:6 x USB 3.1 ;2 x USB 2.0;2 x DVI;VGA;HDMI;Power socket;LAN (1 Gbit/s)
    9、Mainboard Name-Brand ATX Mainboard
    10、Operating Temperature 0° to +50° C
    11、Storage Temperature -20° to +60° C
