AARONIA安诺尼SPECTRAN V6实时频谱仪参考电平设置

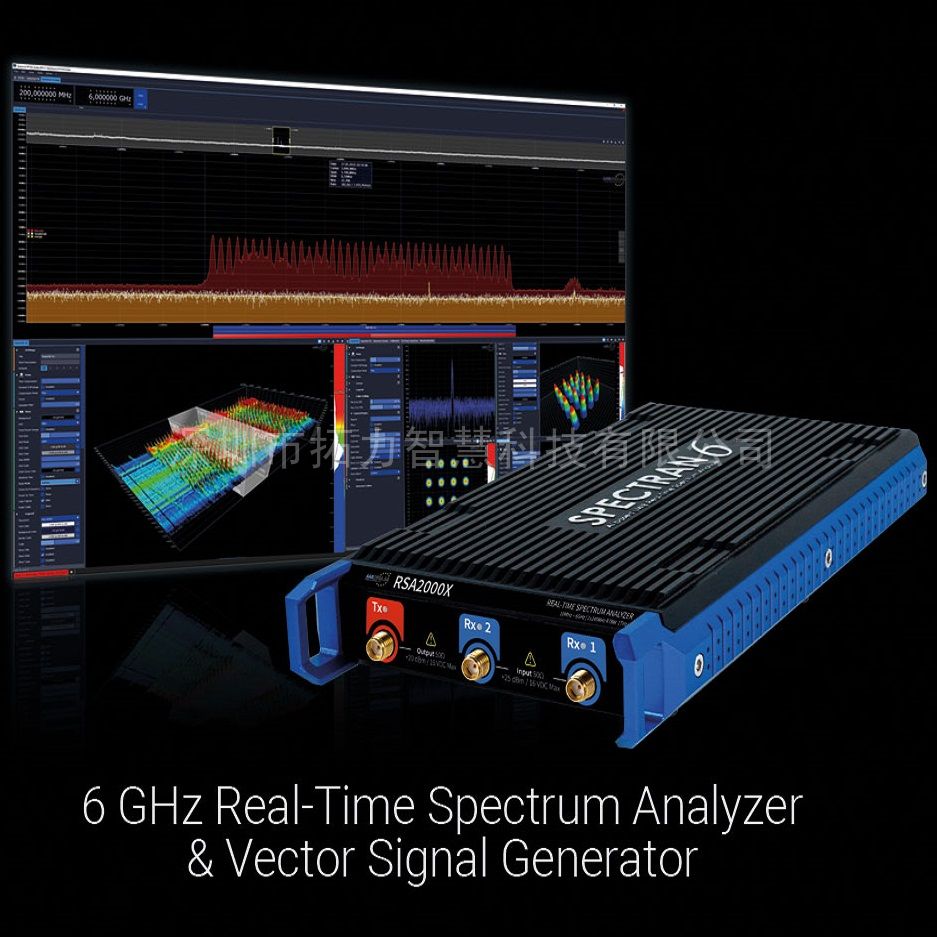

SPECTRAN V6实时频谱仪是德国安诺尼Aaronia新一代的高性能实时频谱分析仪。扫描速度超过1THz / s，可以提供高达10ns的极小的POI（拦截概率），具备捕获极短信号的能力，为紧凑型USB产品立了新标准。

随附的实时频谱分析软件RTSA-Suite PRO专为强大的硬件量身定制，并支持使用多个SPECTRAN V6X。可堆叠的铝制外壳便于多个设备同时使用。

我们该如何设置AARONIA安诺尼SPECTRAN V6实时频谱仪参考电平？
1、首先我们要明白什么是频谱分析仪参考电平Reference Level

参考电平是指实时频谱分析仪频谱仪要显示的zui大信号电平。RF衰减值和IF增益会根据参考电平自动调整。为了避免大信号输入引起混频器及后续电路的非线性，需要设置RF衰减器的值。前端衰减器的大小会影响实时频谱分析仪的小信号识别，所以需要合理设置。同时，为了获得实时频谱分析仪的总动态范围，需要调整IF放大器的增益 。

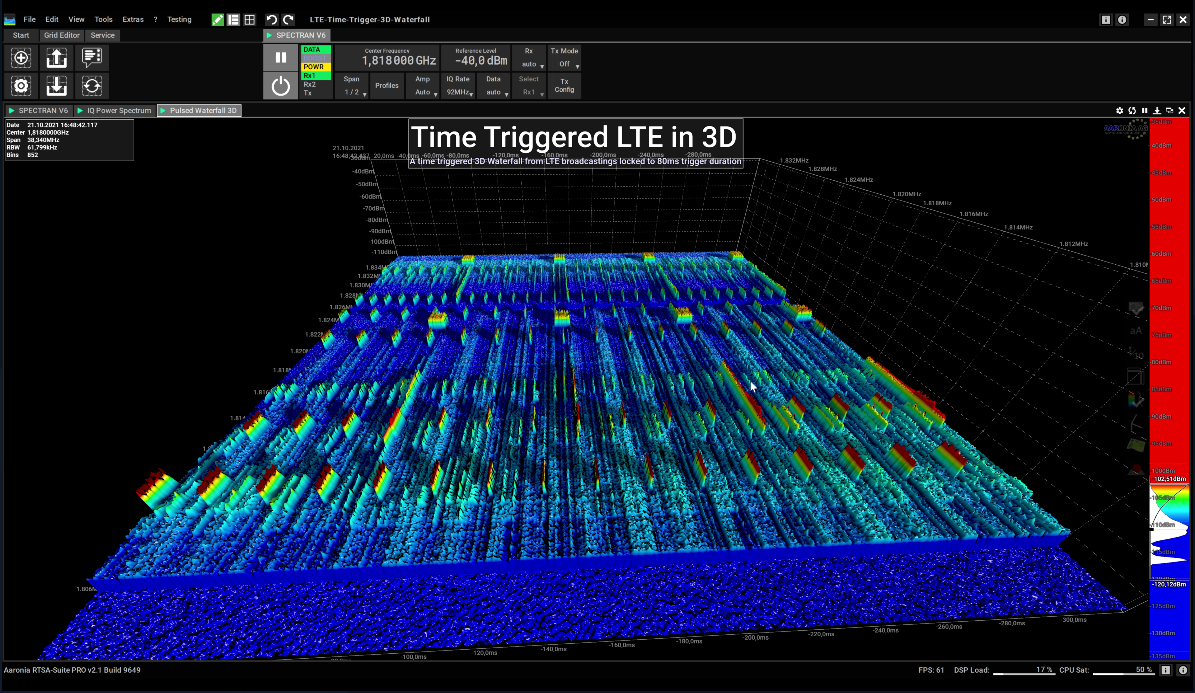

2、在RTSA-Suite PRO软件的Reference Level栏目输入参考电平参数

V6实时频谱仪的低噪放关闭：zui小可设置为-20 dBm

V6实时频谱仪打开标配内置低噪放：zui小可设置为-38 dBm

V6实时频谱仪打开选购内置低噪放：zui小可设置为-42 dBm

V6实时频谱仪打开两级低噪放（一级标配，一级选购）：zui小可设置为-60 dBm
