安诺尼实时频谱分析仪V6 ComboView Block

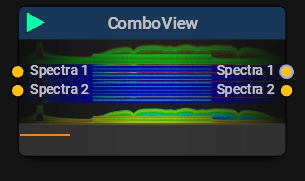

安诺尼实时频谱分析仪V6 ComboView Block的功能是将Spectrum（频谱）, Waterfall（瀑布图）以及Histogram（直方图）这三个模块组合成一个模块，并支持2个不同的信号输入口（Rx1和Rx2）。







左侧输入：
-Spectra 1
-Spectra 2

左侧输出：
-Spectra 1
-Spectra 2

安诺尼实时频谱分析仪V6 ComboView Block是*复杂功能模块之一，为了能实现完美测量，几乎包含了无穷无尽的参数设置以及测量配置菜单。由于三个视图（Spectrum、 Waterfall 以及Histogram）都被组合在一起，因此标记和光标功能都可以被镜像，使得使用组合视图进行测量更加容易，这是因为标记和光标将同时显示在所有视图中完全相同的位置。

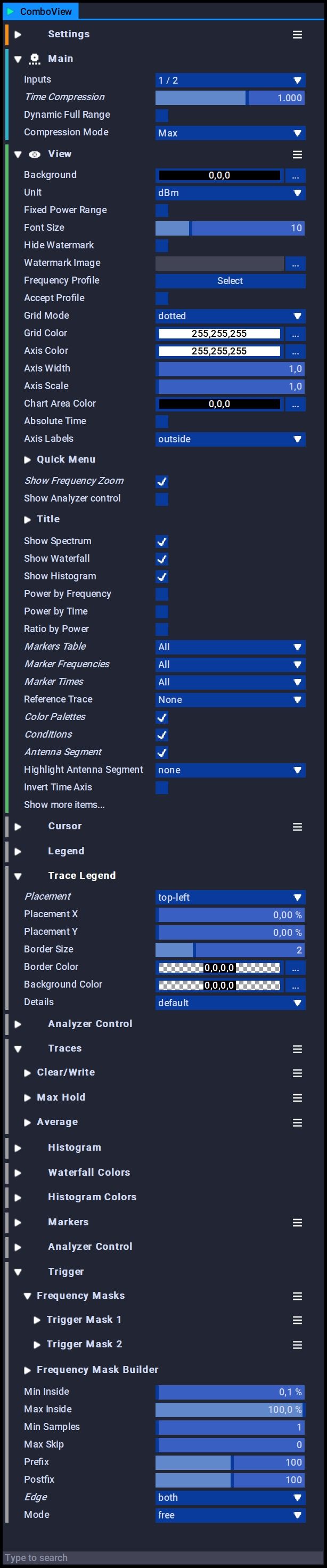

安诺尼实时频谱分析仪V6 ComboView Block参数设置概览表：

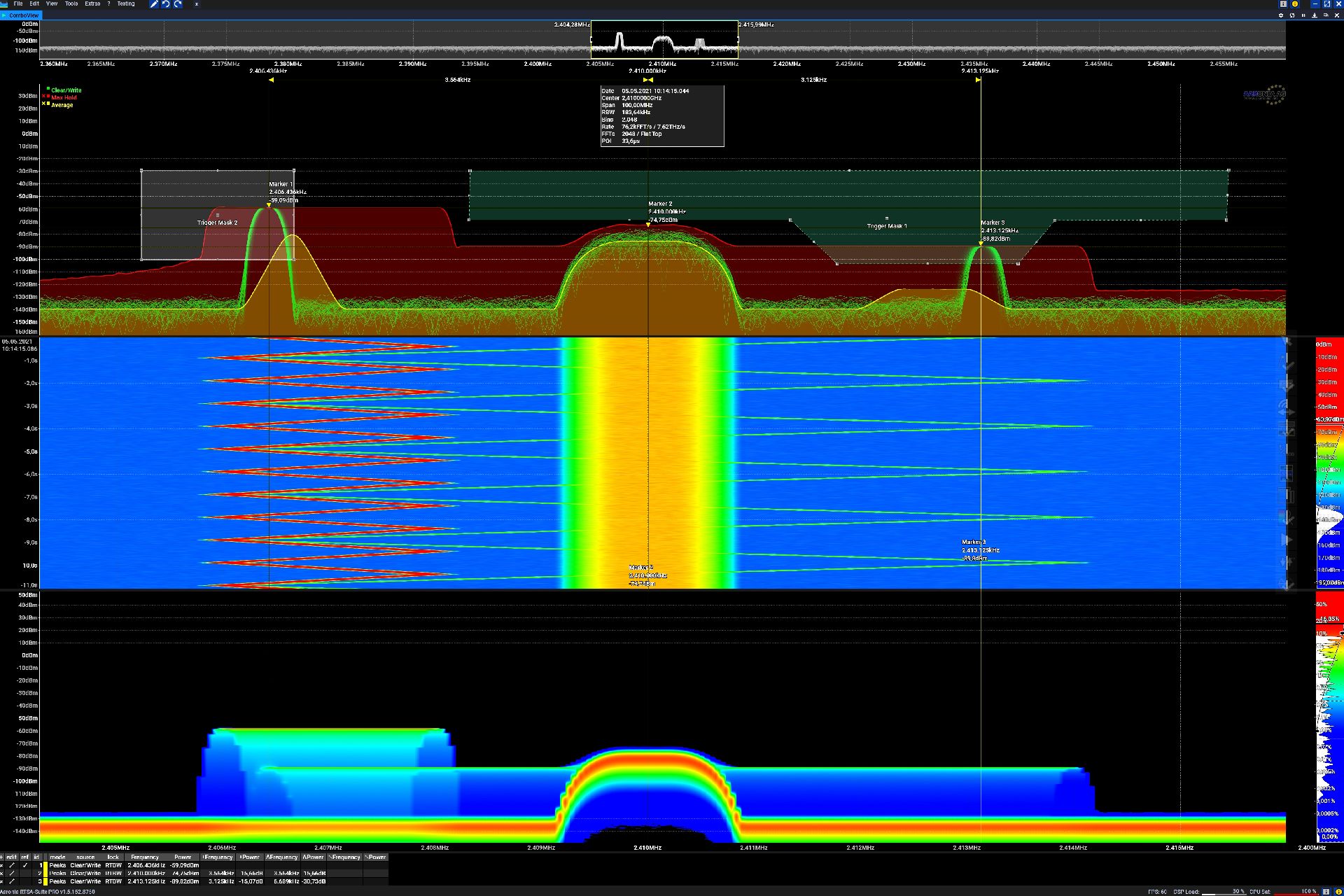

三个视图：Spectrum（频谱）, Waterfall（瀑布图）以及Histogram（直方图）完美布局，包括触发和标记功能：

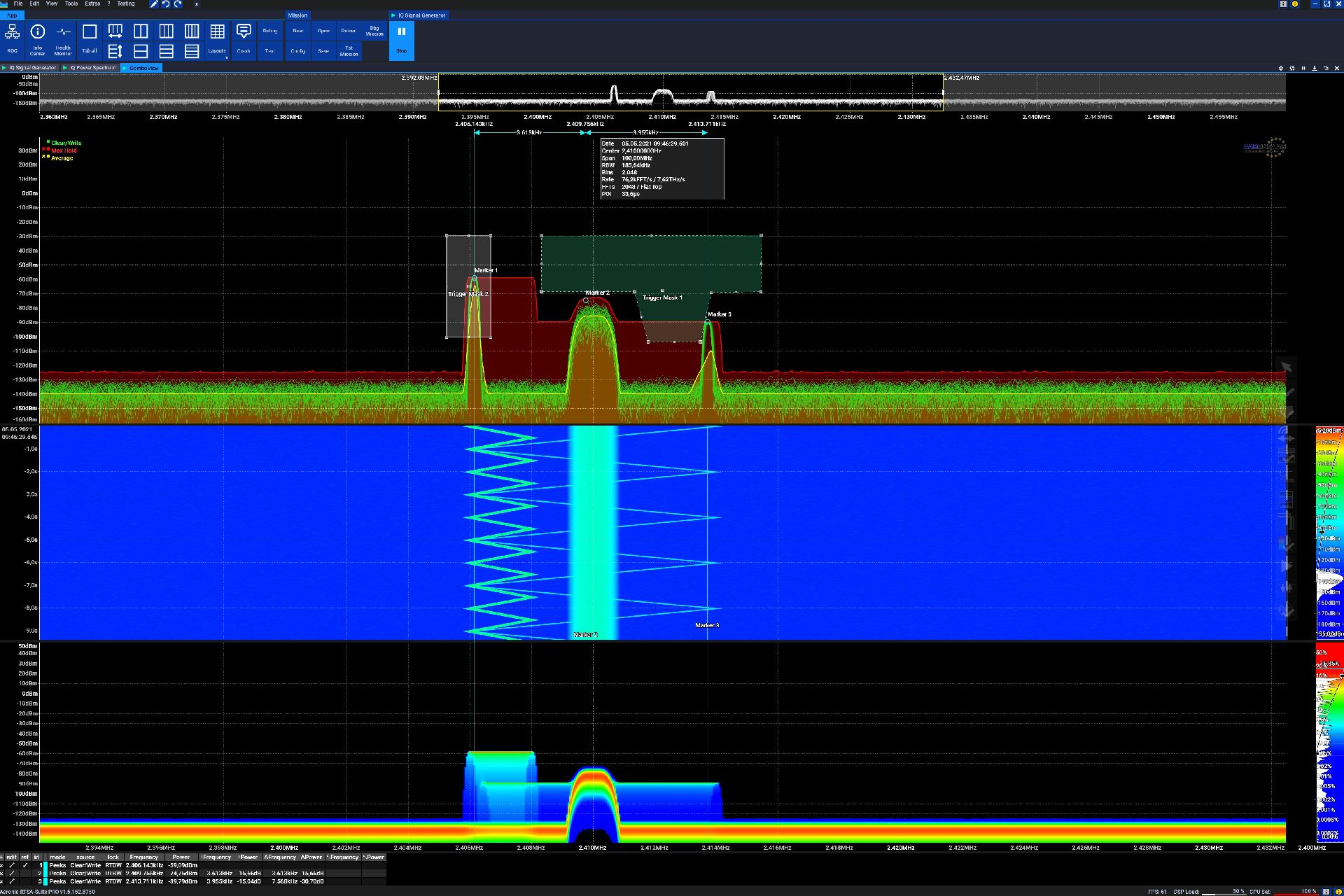

相同的信号被放大，标记设置中的布局发生了一些变化：
