    AARONIA V6实时频谱分析仪IQ Power Spectrum Block

    2021-09-10 15:19:13  来源:安诺尼AARONIA
    AARONIA V6实时频谱分析仪IQ Power Spectrum Block功能是通过FFT技术将I/Q数据实时转换为"SPECTRA"数据:
    左侧输入:
    -IQ
    右侧输出:
    -SPECTRA

    AARONIA V6实时频谱分析仪IQ Power Spectrum Block是我们*常用的模块之一,它使用高度优化的FFT算法将I/Q数据实时转换为"SPECTRA"数据。之所以使用"SPECTRA"数据,而不是使用I/Q数据,是为了在随后的显示或者处理"SPECTRA"数据的时候,可以*地减少CPU的负载。"FFT Size"可以从16调整到100万(取决于license),"FFT size"也可以通过"Bins"的数量来修改。此外,我们可以将IQ Power Spectrum Block切换到更灵活的多重调整模式(e.g. for control with further docked blocks):
    -Step & Frequency
    -RBW
    -RBW & FFT
    -Step & Frequency & RBW
    "FFT OverLap"可以像"Power Range"(60-200dB)一样完全可调(up to 99.9%)。
    "FFT Window"提供了一下功能:
    -Hamming
    -Hann
    -Uniform
    -Blackmann
    -Blackmann Harris
    -Blackmann Harris 7
    -Flat Top
    -Lanczos
    -Gaussion 0.5
    -Gaussion 0.4
    -Gaussion 0.3
    -Gaussion 0.2
    -Gaussion 0.1
    -Kaiser 6
    -Kaiser 12
    -Kaiser 18
    -Kaiser 36
    -Kaiser 72
    -Tukey 0.1
    -Tukey 0.3
    -Tukey 0.5
    -Tukey 0.7
    -Tukey 0.9

    FFT有一些有趣的设置功能,例如"FFT Skip Window"(The opposite from FFT overlap. Removes FFT windows e.g. if you need to save CPU power or if you can/want to reduce the SPECTRA data rate)、"Super Sample"(Our unique "oversampling", reducing the overal noise floor)、"Drop Partial" (ignors I/Q data at the end of a segment that dont fit into a window (Hopping mode or IsoLOG)) an adjustable Processing Latency (100s to 100ms) and finally a Noise Compensation is integrated:

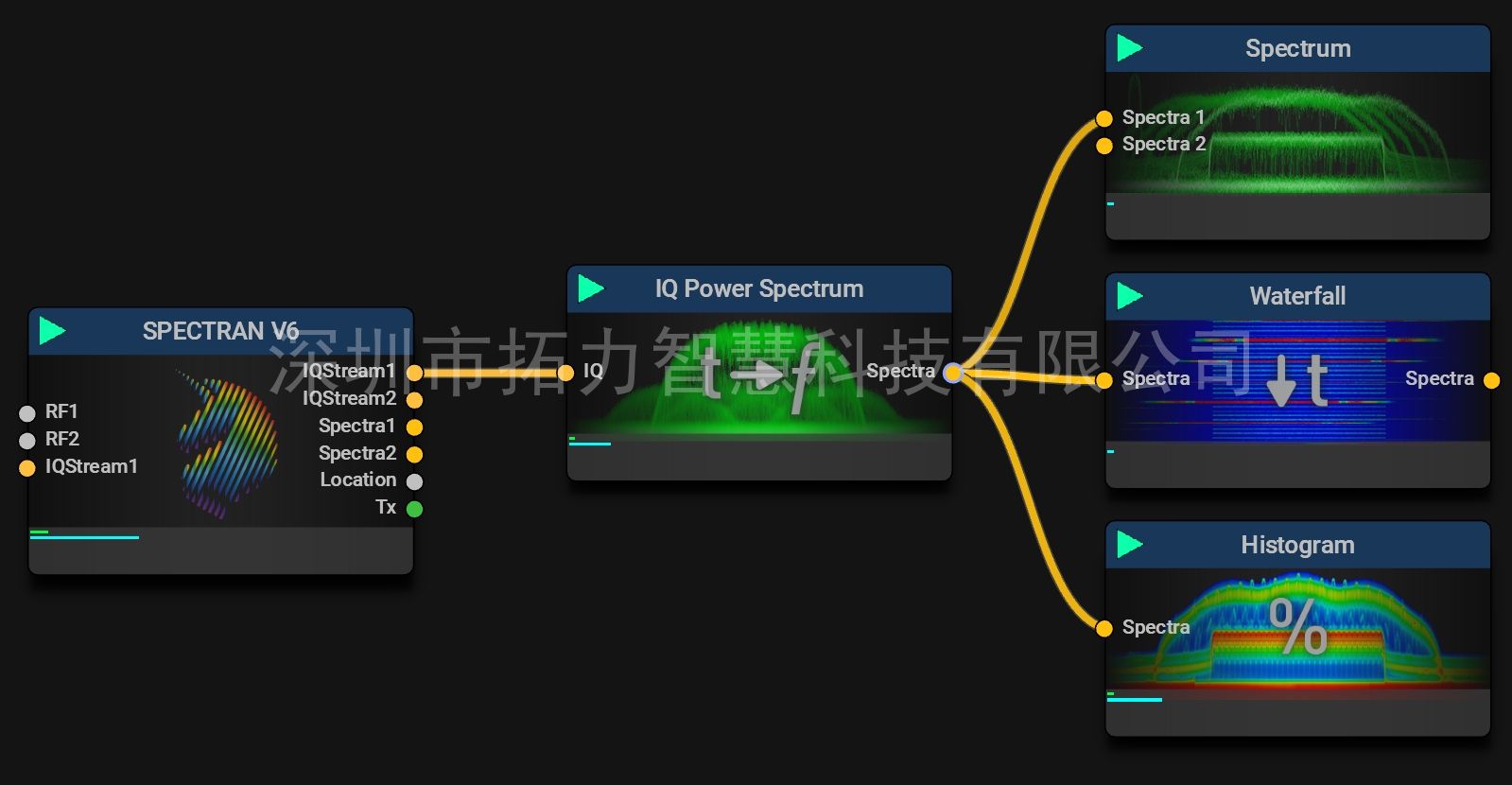

    V6实时频谱分析仪IQ Power Spectrum Block典型应用案例截图:

    Comparing our unique "Super Sample" and regular mode to see the reduced noise floor:
